Діапазон тиску та конфігурація безпеки: контрольний список інженера для вибору компресора

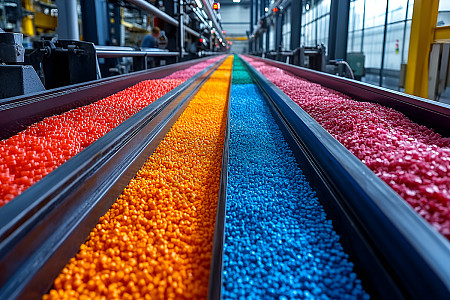

Минулого кварталу мене покликали на завод із виробництва пластмас у Таїланді. Їх виробнича лінія не працювала 18 годин. Першопричина? Гвинтовий повітряний компресор, який бездоганно працював протягом трьох років, раптом заблокувався вночі.

Коли я витяг колоди, спрацювала сигналізація високої температури, але термодатчик не був підключений до схеми аварійного відключення. Компресор працював, поки ротор не приварився до корпусу.

Цей інцидент не був поломкою машини. Це була помилка конфігурації.

Протягом багатьох років я бачив подібні історії по всьому світу — від нафтохімічних заводів на Близькому Сході до харчових заводів у Європі. Загальна нитка рідко буває компресорного типу. Це майже завжди помилка конфігурації безпеки відносно фактичного робочого тиску.

Цей посібник не є теоретичною роботою. Це практичний контрольний список, складений із реальних поломок, покриттягвинтовий повітряний компресор, поршневі високого тиску та відцентрові агрегати, тож ви можете підібрати правильні захисні шари до свого конкретного діапазону тиску.

Діапазон низького тиску (до 15 бар / 220 psi) — приховані ризики в «простих» системах

Це найпоширеніший діапазон тиску, ігвинтовий повітряний компресордомінує в цьому просторі. Оскільки ці системи сприймаються як «стандартні», багато операторів вважають, що базового захисту достатньо. На практиці я бачу три повторювані прогалини:

1. Температурна логіка, а не просто перемикачі температури

Багато гвинтових компресорів базової моделі використовують простий біметалічний перемикач температури. Він спрацьовує при 120°C, але на той час масло вже закоксувалося. Правильно налаштований гвинтовий повітряний компресор повинен включати датчик PT100 RTD із жорстким логічним блокуванням, а не лише програмну сигналізацію в ПЛК. Контролер повинен фізично вимикати живлення при 110°C і потребувати ручного скидання. Ця єдина функція запобігає 70% передчасних відмов ротора, з якими я стикаюся в усьому світі.

2. Контроль перепаду тиску на масляному фільтрі

Засмічений масляний фільтр виснажує підшипники. Більшість компресорних агрегатів контролюють лише кінцевий тиск нагнітання. Але добре визначенийгвинтовий повітряний компресорповинен мати перемикач delta-P на масляному фільтрі. Коли перепад тиску перевищує 2,5 бар, контролер повинен позначити службове сповіщення, перш ніж відкривається перепускний клапан і циркулює нефільтроване масло. Це недороге доповнення, яке окупається за один уникнутий капітальний ремонт.

3. Перевірка захисту та чергування фаз

Я бачив пошкодження зворотного обертання в Індонезії, Нігерії та Бразилії — завжди після повторного підключення електроживлення на сайті. Правильно налаштований гвинтовий компресор повинен містити реле послідовності фаз, яке фізично запобігає запуску, якщо обертання неправильне. Це необов'язково; це фундаментальний рівень, який слід вказувати в кожному замовленні на купівлю.

Дволопатевий гвинтовий повітряний компресор із цими трьома захистами забезпечує найкращий баланс надійності та безпеки для роботи при низькому тиску. Не приймайте пакет, який не має жорсткого теплового та фазового захисту, незалежно від цінової переваги.

Діапазон середнього тиску (15–40 бар / 220–580 psi) — Управління тепловими каскадами в поршневих компресорах

Як тільки ви перетинаєте 15 бар, ринок зміщується в бік багатоступеневих поршневих компресорів. Завданням безпеки тут є не лише стримування тиску, а й управління температурним градієнтом.

Кілька років тому я досліджував пожежу на заводі ПЕТ преформ в Індії. Двоступінчастий поршневий компресор зіткнувся з блокуванням інтеркулера. Температура нагнітання другого ступеня підвищилася до 230°C, запалюючи вуглецеві відкладення на випускному клапані. Полум'я спалахнуло назад у картер.

Розслідування показало, що компресор контролює лише кінцеву температуру нагнітання. Проміжна ступінь не мала самостійного захисту.

Для поршневих агрегатів середнього тиску я рекомендую три шари безпеки, які не підлягають обговоренню:

•  Незалежний контроль температури на кожному ступені стиснення.Кожне випускання циліндра має мати власну термопару, і ПЛК повинен ініціювати відключення, якщо будь-яка стадія перевищує проектну межу, а не тільки кінцевий вихід.
• Механічні запобіжні клапани з контрольними індикаторами.У системах високого тиску запобіжні клапани можуть підніматися та повертатися, але не закриваються повністю, викликаючи мікровитоки. Укажіть клапани з підйомним важелем і візуальним індикатором, щоб оператори могли перевірити, чи клапан розвантажився. Це особливо важливо на віддалених або неконтрольованих сайтах.
• Автоматизовані дренажі конденсату з ручним резервуванням.При стисненні середнього тиску вологи не уникнути. Автоматичні дренажі виходять з ладу — я бачив, як котушки соленоїда перегоряли у вологому середовищі. Кожен автоматичний дренаж має бути забезпечений ручним запірним і дренажним клапаном із письмовою процедурою щотижневої ручної перевірки.

Діапазон високого тиску (вище 40 бар / 580 psi) — стандарт API як базова лінія

Для застосувань, що перевищують 40 бар — газозаправні станції, випробування трубопроводів або підсилення азотом під високим тиском — конфігурація безпеки переходить від найкращих практик до інженерних норм. У цій сфері гвинтовий повітряний компресор використовується рідко; поршневі або діафрагмові блоки беруть на себе. Однак принципи безпеки збігаються.

Виходячи з вимог API 618 (поршневі компресори) і ASME B31.3 до трубопроводів, ось що має включати кожен комплект високого тиску:

1. Подвійний послідовний захист від надмірного тиску.Одного запобіжного клапана недостатньо. Конфігурація повинна включати первинний запобіжний клапан, налаштований на 5% вище робочого тиску, і вторинний клапан, налаштований на 8%, що випускається до безпечного вентиляційного колектора. Це резервування запобігло катастрофічним збоям на двох заводах, з якими я працював у Сполучених Штатах.

2. Моніторинг вібрації та падіння штанги.Поршневі компресори високого тиску відчувають значні механічні навантаження. Дуже рекомендую

•  Датчики наближення на кожній напрямній хрестовини для виявлення зносу кільця райдера
•  Датчики вібрації на кожній голівці циліндра з логікою відключення, якщо швидкість перевищує 25 мм/с

3. Тиск масла в картері з низьким відключенням.У режимі роботи під високим тиском тиск масла підтримує роботу підшипників, а також приводить в дію розвантажувачі з регулюванням продуктивності. Перемикач низького тиску масла, який негайно вимикає драйвер, є обов’язковим — не попереджувальна лампа, а фізичне реле відключення.

Відцентрові компресори — захист персоналу від перенапруг

Відцентрові компресори працюють на дуже високих швидкостях, часто з великими робочими колесами. Найнебезпечнішою подією безпеки є не надлишковий тиск, а сплеск.

Коли відцентровий компресор стрибає, ротор може зміщуватися в осьовому напрямку на кілька міліметрів за мілісекунди. Виникаюча вібрація може призвести до розриву випускного трубопроводу. Я бачив сплеск на європейському хімічному заводі, який розрізав 10-дюймовий фланець з нержавіючої сталі.

Для відцентрових установок ці елементи безпеки не підлягають обговоренню:

•  Антипомпажний контроль за допомогою спеціальних швидкодіючих продувних клапанів.Час реакції клапана має бути менше 1 секунди. Указуючи, попросіть у постачальника звіт про випробування крокової реакції клапана. Якщо вони не можуть цього надати, вважайте це червоним прапором.
•  Контроль осьового положення (знос опорних підшипників).Необхідно встановити два незалежних безконтактних датчика для вимірювання переміщення валу. Якщо осьовий рух перевищує 0,3 мм (залежно від конструкції ротора), система повинна ініціювати контрольоване відключення, перш ніж упорні підшипники вийдуть з ладу.
• Сухі газові ущільнення з контролем вентиляційного потоку.Для застосування з небезпечними газами стандартними є тандемні сухі газові ущільнення. Але справжня безпека полягає в витратомірі витоку. Поступове збільшення вентиляційного потоку вказує на погіршення герметичності та забезпечує тижні раннього попередження, якщо моніторинг встановлено та відстежується.

Три універсальні правила безпеки — незалежно від того, який тип компресора ви виберете

У всіх місцях, які я відвідав у всьому світі, чи то гвинтовий повітряний компресор в австралійській шахті, поршневий компресор на російському газовому заводі чи відцентрова установка на німецькому нафтопереробному заводі, ці три правила є вірними:

1.  Ручні запірні клапани на випуску компресора.Електронні відключення можуть вийти з ладу. Фізичний кульовий або засувний клапан на напірному фланці дає операторам можливість ізолювати компресор від системи під час надзвичайних ситуацій, навіть якщо система керування не реагує.
2. Оглядове скло на змащених системах.Для гвинтових компресорів, заповнених маслом, оглядове скло лінії повернення масла є простим запобіжним пристроєм, про який не звертають уваги. Якщо ви не бачите течії масла під час роботи під навантаженням, масловідвідна лінія заблокована. Без цього візуального підтвердження компресор буде поступово втрачати масло, що призведе до виходу з ладу підшипників. Я рекомендую встановлювати оглядове скло на кожен гвинтовий повітряний компресор, заповнений маслом, як стандартну позицію.
3.  Записи калібрування для кожного датчика тиску та температури.Я не можу це підкреслити. Датчик, який показує низьку температуру 5°C, порушить всю вашу конфігурацію безпеки. Переконайтеся, що ваш постачальник надає сертифікати заводського калібрування, які відповідають міжнародним стандартам (ISO 17025). Крім того, заплануйте щорічне повторне калібрування — це єдина найбільш рентабельна інвестиція в безпеку, яку ви можете зробити.

Зробити остаточний вибір — матриця рішень на основі ваших обов’язків

Якщо ви перебуваєте на етапі планування нової компресорної станції, ось спрощена схема, якою я ділюся з клієнтами під час оцінки місця:

Чому це важливо — крім відповідності

Я працював над компресорними системами на шести континентах. Найуспішніші оператори не розглядають конфігурацію безпеки як лінію витрат. Вони розглядають це як гарантію, яка приносить дивіденди у безвідмовній роботі, передбачуваності технічного обслуговування та довірі персоналу.

Правильно налаштований гвинтовий повітряний компресор із належним тепловим захистом і захистом від фільтрів прослужить на три-п’ять років більше, ніж налаштований із поганою конфігурацією, при цьому на 40% менше незапланованих зупинок. Добре оснащений поршневий компресор попередить вас про несправність інтеркулера за тижні до того, як це стане небезпекою пожежі. Відцентровий блок із захистом від перенапруги збереже ваші трубопроводи в цілості протягом повних 20 років проектного терміну експлуатації

Ми тут, щоб допомогти вам зробити це правильно

Кожна компресорна кімната відрізняється. Температура навколишнього середовища на місці, якість охолоджувальної води, доступна потужність і навіть робочі звички впливають на остаточну конфігурацію безпеки.

Якщо ви зараз оцінюєте aгвинтовий повітряний компресор, поршневої системи високого тиску або відцентрової установки для конкретного проекту, я запрошую вас поділитися своїми робочими параметрами — типом газу, необхідним тиском, швидкістю потоку та умовами на місці.

Ми надамо безкоштовний огляд конфігурації безпеки:

•  Порівняйте запропонований пакет із міжнародними стандартами (API, ASME, PED)
•  Визначте будь-які захисні прогалини щодо вашого діапазону тиску
• Рекомендувати конкретні датчики, клапани або оновлення логіки керування з оцінкою ROI

Скористайтеся формою запиту нижче або надішліть пряме повідомлення з темою «Конфігурація безпеки».Я особисто розглядаю кожен запит і надсилаю індивідуальну технічну примітку протягом 24 годин.
